Ingenieurleistungen für hydrostatische Komponenten

Für eher langsame Bewegungen, bei welchen höherviskose Öle entsprechend VG 22 bis ca. VG100 verwendet werden können, wie dies z.B. bei Linearführungen und langsam drehenden Rundtischen der Fall ist, bieten wir unseren Kunden an, im Rahmen von Ingenieurleistungen die Maße und technischen Daten hydrostatischen Komponenten, in der Regel unter Berücksichtigung unser PM-Regler, festzulegen. Die Kunden erhalten dann eine Zeichnung mit den benötigten Hydrostatiktaschen sowie allen Maßen der Hydrostatiktaschen.

PM-Regler für Führungen

Optimale dynamische Verhältnisse werden erreicht, wenn die Leitung zwischen dem PM-Reglern und den Hydrostatiktaschen sehr kurz ist.
Aus diesem Grund wurde der Anbauregler entwickelt, der z.B. bei hydrostatischen Gewindetrieben und bei Spindellagerungen verwendet wird. Aber auch zu Führungen eingesetzt werden kann.
Diese Anbauregler werden üblicherweise so an eine eben geschliffene Fläche eines Maschinenteils mit Hydrostatiktaschen befestigt, dass die Verbindung vom zentralen Anschluss des Anbaureglers zur Hydrostatiktasche nur durch eine möglichst kurze Bohrung erreicht wird.

Hydrostatische Führungen

Unsere Führungsschuhe gibt es in zwei Varianten: der symmetrische Aufbau eignet sich für schmale Führungen. Der asymmetrische Aufbau ist perfekt für breite Führungen und Ultrapräzisionsmaschinen. Natürlich sind bei ganz speziellen Anwendungen auch Sonderausführungen möglich. Daneben sind auch andere Querschnittsprofile und Kreis-Ring-Segmente für Rundtische realisierbar.

Zwischen den Führungsschuhen kann beidseitig ein Klemmelement eingesetzt werden. Dieses Element hat ein angeschraubtes Bronzeelement, welches im mittleren Membranbereich über einen einstellbaren Druck an die Führungsbahn angelegt werden kann. Das Klemmelement kann verwendet werden, um Dämpfung bzw. Reibung in Bewegungsrichtung in einstellbarer Größe zuzuschalten, wenn dies für die Bearbeitung hilfreich ist.

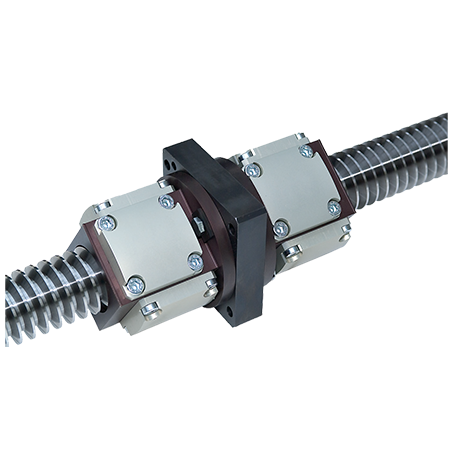

Hydrostatische Gewindetriebe & Lager

Vorteile gegenüber der Kugelrollspindel und Wälzlager auf einen Blick:

  • verschleißfrei, da im Betrieb keine Berührung stattfindet
  • keine Genauigkeitsverluste, auch in langem Betrieb unter Volllast bei maximaler
  • Geschwindigkeit
  • reibungsfrei bei geringen Geschwindigkeiten
  • keinerlei Umkehrsprung der Reibkraft bei Drehrichtungswechsel
  • überträgt geringste Drehbewegungen
  • auch bei geringen Geschwindigkeiten kein Stick-Slip-Effekt

Hydrostatische Lagerung

Vorteile hydrostatischer Spindellagerungen System HYPROSTATIK®

  • verschleißfrei und damit gebrauchsdauerunabhängige Eigenschaften
  • außergewöhnlich hohe Rund- und Planlaufqualität
  • hohe statische sowie dynamische Radial- und Axialsteife
  • außergewöhnlich hohe Dämpfung
  • geringe Reib- und Pumpenleistung durch unseren patentierten PM- Regler und optimale Auslegung mittels umfassenden Berechnungsprogrammen
  • minimaler Temperaturgang von wenigen °C durch geeignete Ölkühlung und Wärmeisolation zwischen Motor und Spindellagerung
  • exzellente Wuchtgüte

Hydraulik Aggregate

Technische Daten:

  • Tankinhalt 30 bis 600 Liter
  • Pumpendruck 20 bis 200 bar
  • Viskosität Fluid VG2,5 bis VG100
  • Durchfluss 0,2 bis 150 l/min
  • Mit Speicher zur Versorgung bei Stromausfall
  • Mit Ölkühlung und Überwachungen über Sensoren
