Aufbau von hydrostatischen Führungen

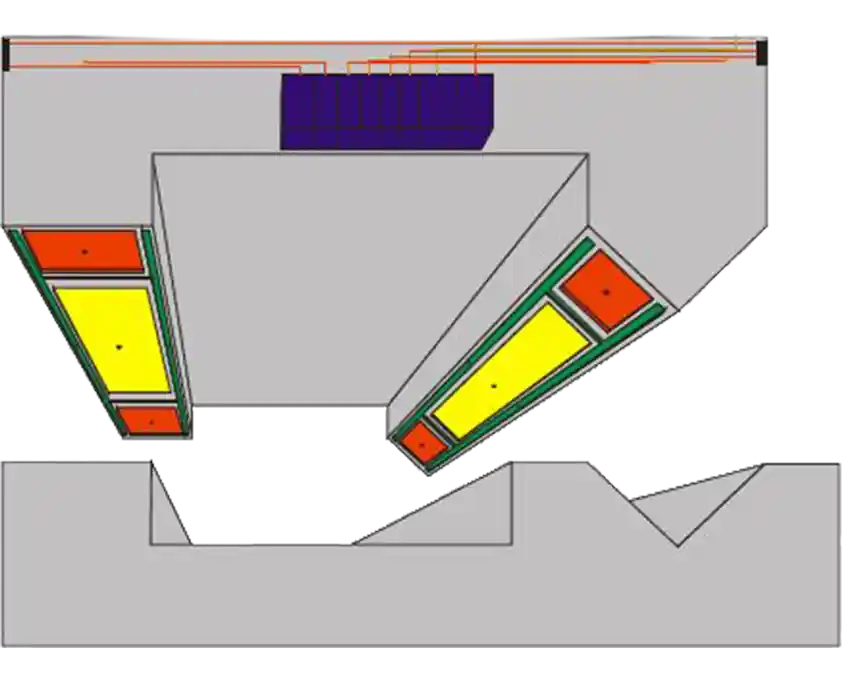

Technische Skizze einer hydrostatischen V-/Flachführung mit farblich markierten Drucktaschen und Führungsflächen für präzise Linearbewegung.

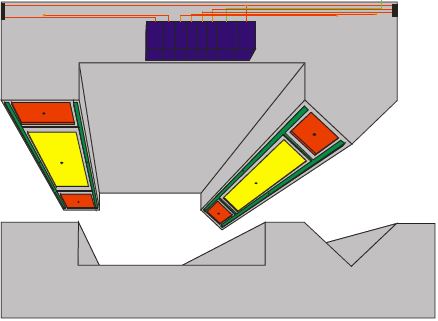

Hydrostatische V-Flach Führung

  • Für Genauigkeitsmaschinen mit geringen Bearbeitungskräften​
  • Keine Verformung durch Schrauben​
  • Seitliche Steife und Belastbarkeit ist abhängigvon der vertikalen Kraft auf die V-Taschen



Legende der hydrostatischen Führung: Abhebende Taschen in Rot, Vorspanntaschen in Gelb und Seitentaschen in Grün.

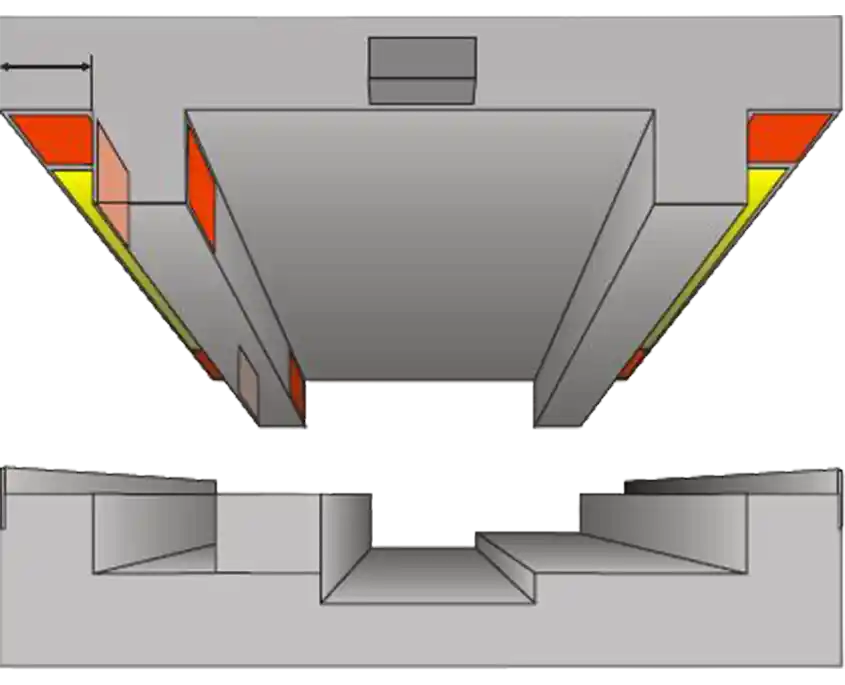

Schematische Darstellung einer prismatischen V-/Flachführung mit farblich markierten Führungsflächen für präzise Linearbewegungen.

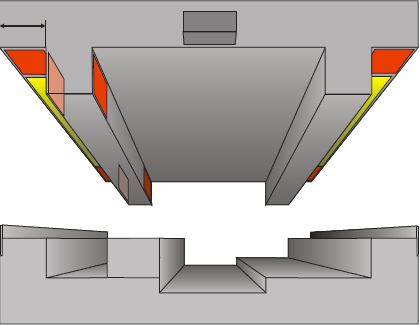

Prismatische hydrostatische Führung

  • Steifer als V-Flach Führung​
  • Besser und einfacher herzustellen​
  • Für größere Kräfte



Legende der hydrostatischen Prismaführung: Abhebende Drucktaschen in Rot, Unterdrucktaschen in Gelb und druckloser Ringkanal in Grün.

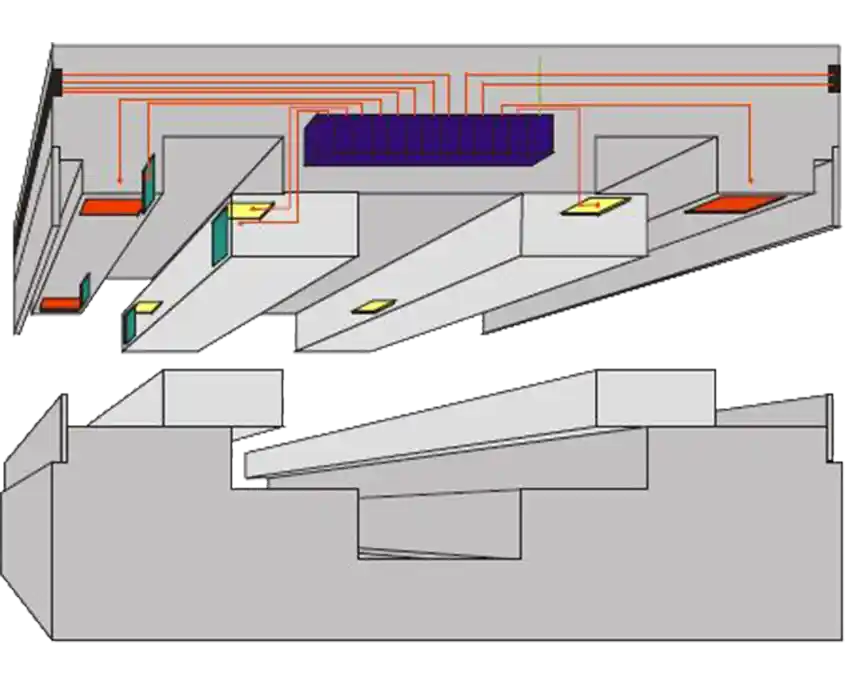

Technische Skizze einer hydrostatischen Führung mit Umgriff, inklusive markierter Drucktaschen, Leitungen und abgestuften Führungsflächen.

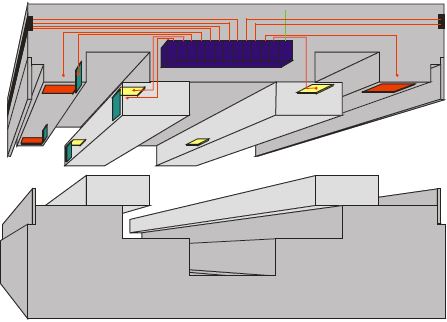

Hydrostatische Führung mit Umgriff

  • Für hoch belastete Führungen in Dreh- oder Fräsmaschinen​
  • Für vertikalen Einsatz​
  • Statische Steife höher als bei Rollenumlaufführungen​
  • Geringer Ölbedarf​
  • Konzept für kostengünstige Fertigung der Einzelteile und einfache Montage​
  • Geringe und parallele Verformung



Legende der hydrostatischen Führung: Abhebende Taschen in Rot, Vorspanntaschen in Gelb und Seitentaschen in Grün.
